產品輸入功率在整個工作周期是變化的,如何選取“代表性期間”確定輸入功率?
發表時間:2023-02-25 11:16:11
案例問題
某吸油煙機,PTC發熱體額定
功率
900W,主電機額定功率130W,加熱清洗過程吸油煙機總功率和時間曲線如圖1所示。

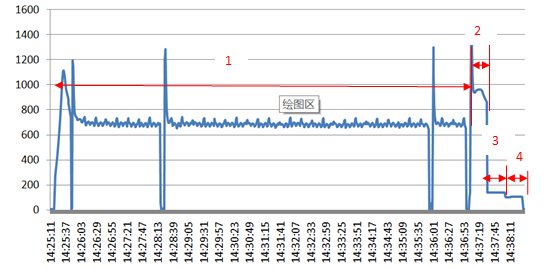

圖1 吸油煙機功率P~時間t曲線
注:
1——蒸汽熔油;
2——熱水清洗;
3——高速甩干;
4——冷卻風干。
吸油煙機加熱清洗有四個過程:11 min蒸汽熔油、30 s熱水清洗、30 s高速甩干和30 s冷卻風干。
一個加熱清洗工作周期各個階段工作描述和實際功率:
1、蒸汽熔油(11 min):PTC全程工作+電動機點動,平均功率:680.9W;
2、熱水清洗(30 s):PTC全程工作+電動機高速運轉,平均功率:864.0W;
3、高速甩干(30 s):PTC不工作+電動機高速運轉,穩定的功率:130W;
4、冷卻風干(30 s)PTC不工作+電動機低速運轉,穩定的功率:110W。
對于GB 4706.1-2005標準10.1條款輸入功率試驗中如何選取“代表性期間”確定輸入功率有不同的意見:
意見1:選“蒸汽熔油+熱水清洗”為代表性期間,取平均功率為測量結果,測量結果為683.4W,即圖1“階段1+階段2”所示煙機消耗的電能除以時間。
意見2:選 “熱水清洗”為代表性期間,取平均功率為測量結果,測量結果為864.0W,即圖1“階段2”所示煙機消耗的電能除以時間。
意見3:選“蒸汽熔油+熱水清洗+高速甩干+冷卻風干”為代表性期間,取平均功率為測量結果,測量結果為643.2W,即圖1“階段1+階段2+階段3+階段4”所示煙機消耗的電能除以時間。
哪一種意見更合理?
案例分析
1、吸油煙機在“加熱清洗”工作周期(即整個清洗過程),輸入功率不是穩定而是變化的,依據GB 4706.1-2005《家用和類似用途電器的安全 第1部分:通用要求》標準10.1條款 “按一個具有代表性期間出現的輸入功率的平均值決定輸入功率”,而不是直接讀取輸入功率穩定時的功率值。
2、宏觀上說,一個“加熱清洗”工作周期working cycle = 一次熱清洗工作 =蒸汽熔油+熱水清洗+高速甩干+冷卻風干。
這四個“期間period”都是“有代表性”的,但“熱水清洗”這個階段,PTC全程工作,電動機高速運轉,所有能同時工作的電路都處于工作狀態,消耗的功率更大,從產品連接電網最大要消耗多少功率要配多大的插座角度考慮,則熱水清洗的功率更大,更有“代表性”。
3、其他的工作模式(例如高風速檔)也是有“代表性”,但是在輸入功率這個問題上“代表性”沒有“熱水清洗”期間那么強。換句話說,在高風速吸油煙模式實測130W輸入功率,不是“測錯了”,而是說用這個130W實測值與銘牌的、表征產品所有能工作的電路同時工作消耗較大能量的“額定功率”比較是“比錯了”,應該用“最具有代表性期間”的那個功率值與額定功率相比較。
值得指出的是,標準要求的是代表性期間 representative period,注意不是“代表性周期representative cycle”,如果說“周期”,就會自覺不自覺地去找“重復的,一樣的功率波形對應的時間區間”走入歧途。
綜上所述,案例問題功率~時間曲線中“2熱水清洗”階段是輸入功率最具有“代表性”的期間,應選此階段的平均功率為輸入功率測量結果,與銘牌上的額定功率相比較。
為了避免產品上市前合格評定和上市后市場抽檢的誤解,筆者建議制造商在產品使用說明書“規格參數”欄目加備注“額定功率依據熱水清洗階段功率平均值確定”。
標準條款
GB 4706.1-2005《家用和類似用途電器的安全 第1部分:通用要求》(IEC 60335-1:2004,IDT )標準
10.1 如果器具標有額定輸入功率,器具在正常工作溫度下,其輸入功率對額定輸入功率的偏離不應大于表1中所示的偏差。
當輸入功率穩定時,通過測量確定其是否合格。
—所有能同時工作的電路都處于工作狀態;
—器具按額定電壓供電;
—器具在正常工作狀態下工作。
如果輸入功率在整個工作周期是變化的,則按一個具有代表性期間出現的輸入功率的平均值決定輸入功率。
