汽車電子常用EMC實驗項目與軍標所對應項目的差異性比較
發表時間:2023-03-22 14:03:12


1、標準介紹


在我國汽車電子EMC常規測試中用到的比較多的標準如表1所示。

GJB 151B-2013將GJB 151A-97和GJB152A-97兩者的內容進行了整 合,并補充和修改了部分內容,GJB 151B-2013 的測試項目如表2所示。



表1 常用的汽車電子EMC 測試標準

序號

標準

標準內容

試驗項目

1

GB/T 18655-2018

CISPR 25:2016

車輛、船和內燃機無線電騷擾特性用于保護車載接收機的限值和測量方法

輻射發射

傳導發射

2

GB/T 21437.2-2008

ISO 7637-2:2004

道路車輛由傳導和耦合引起的電騷擾第2部分:沿電源線的電瞬態傳導

電源線瞬態傳導抗擾度

3

ISO 7637-2:2011

Road vehicles — Electrical disturbances from conduction and coupling — Part 2: Electrical transient conduction along supply lines only

電源線瞬態傳導抗擾度

4

GB/T 21437.3-2012

ISO 7637-3:2007

道路車輛由傳導和耦合引起的電騷擾第3部分:除電源線外的導線通過容性和感謝耦合的電瞬態發射

信號線瞬態傳導抗擾度

5

ISO 7637-3:2016

Road vehicles — Electrical disturbances from conduction and coupling — Part 3: Electrical transient transmission by capacitive and inductive coupling via lines other than supply lines

信號線瞬態傳導抗擾度

6

GB/T 17619-1998

機動車電子電器組件的電磁輻射抗擾性限值和測量方法

電磁輻射抗擾度

7

GB/T 33014.2-2016

ISO 11452-2:2004

道路車輛電氣電子部件對窄帶輻射電磁能的抗擾性試驗方法第2部分:電波暗室法

射頻輻射抗擾度

8

GB/T 33014.4-2016

ISO 11452-4:2011

道路車輛電氣電子部件對窄帶輻射電磁能的抗擾性試驗方法第4部分:大電流注入(BCI)法

大電流注入法(BCI)

9

ISO 11452-8:2015

Road vehicles — Component test methods for electrical disturbances from narrowband radiated electromagnetic energy — Part 8: Immunity to magnetic fields

低頻磁場抗擾度

10

GB/T 19951-2019

道路車輛電氣電子部件對靜電放電抗擾性的試驗方法

靜電放電抗擾度

11

ISO-10605

Road vehicles — Test methods for electrical disturbances from electrostatic discharge

靜電放電抗擾度



表2 GJB 151B-2013測試項目

序號

測試項目

測試內容

1

CE101

25Hz~10kHz電源線傳導發射

2

CE102

10kHz~10MHz電源線傳導發射

3

CE106

10kHz~40GHz天線端子傳導發射

4

CE107

電源線尖峰信號(時域)傳導發射

5

CS101

25Hz~150kHz電源線傳導敏感度

6

CS102

25Hz~50kHz地線傳導敏感度

7

CS103

15kHz~10GHz天線端口互調傳導敏感度

8

CS104

25Hz~20GHz天線端口無用信號抑制傳導敏感度

9

CS105

25Hz~20GHz天線端口交調傳導敏感度

10

CS106

電源線尖峰信號傳導敏感度

11

CS109

50Hz~100kHz殼體電流傳導敏感度

12

CS112

靜電放電敏感度

13

CS114

4kHz~400MHz電纜束注入傳導敏感度

14

CS115

電纜束注入脈沖激勵傳導敏感度

15

CS116

10kHz~100MHz電纜和電源線阻尼正弦瞬變傳導敏感度

16

RE101

25Hz~100kHz磁場輻射發射

17

RE102

10kHz~18GHz電場輻射發射

18

RE103

10kHz~40GHz天線諧波和亂真輸出輻射發射

19

RS101

25Hz~100kHz磁場輻射敏感度

20

RS103

10kHz~40GHz電場輻射敏感度

21

RS105

瞬變電磁場輻射敏感度



2、常用試驗項目比較



以下為幾個常用的汽車電子EMC試驗項目與GJB151B-2013中的對應項目的差異介紹。


2.1 GB/T 18655零部件/模塊傳導騷擾(電流法)與GJB 151B-2013 CE101的差異

表3

試驗項目

GB/T 18655

零部件/模塊傳導騷擾(電流法)

GJB 151B-2013

CE101 電源線傳導發射

測試線束

電源線、控制線與信號線

設備電源線包括回線

測試頻率

0.15MHz~245MHz

25Hz~10kHz

限值

根據不同頻率范圍規定分段限值,按不同等級分為L(zhǎng)evel 1~ Level 5

根據不同平臺,適用于潛艇、水面艦船和潛艇、海軍飛機、陸軍飛機等,根據不同的負載電流、輸入功率、EUT額定電壓等選擇不同的限值。

主要測試設備

接收機、電流探頭、阻抗穩定網絡等

接收機、電流探頭、阻抗穩定網絡等

檢波方式

PK、QP、AV

PK

電流探頭位置

距離EUT50mm和750mm

距離LISN 50mm



2.2 GB/T 18655零部件/模塊傳導騷擾(電壓法)與GJB 151B-2013 CE102的差異

表4

試驗項目

GB/T 18655

零部件/模塊傳導騷擾(電壓法)

GJB 151B-2013

CE102 電源線傳導發射

測試線束

正極電源線和電源回線

設備電源線包括回線

測試頻率

0.15MHz~108MHz

10kHz~10 MHz

限值

根據不同頻率范圍規定分段限值,按不同等級分為L(zhǎng)evel 1~ Level 5

根據EUT額定電壓選擇不同的限值。

主要測試設備

接收機、阻抗穩定網絡等

接收機、阻抗穩定網絡、20dB衰減器等

檢波方式

PK、QP、AV

PK


2.3 GB/T 18655輻射騷擾與GJB 151B-2013 RE102的差異

表5

試驗項目

GB/T 18655

零部件/模塊輻射騷擾

GJB 151B-2013

RE102 電場輻射發射

測試頻率

0.15MHz~2.5 GHz

10kHz~18 GHz

限值

根據不同頻率范圍規定分段限值,按不同等級分為L(zhǎng)evel 1~ Level 5

根據不同平臺,適用于潛艇、水面艦船、飛機和空間系統、地面等限值不同。

主要測試設備

接收機、桿天線、雙錐天線、對數周期天線、喇叭天線等

接收機、桿天線、雙錐天線、雙脊喇叭天線等

檢波方式

PK、QP、AV

PK

天線極化方向

30MHz以下使用桿天線:垂直極化

30MHz以上:水平極化、垂直極化

30MHz以下使用桿天線:垂直極化

30MHz以上:水平極化、垂直極化


2.4 ISO 11452-4大電流注入(BCI)與GJB 151B-2013 CS114的差異

表6

試驗項目

ISO 11452-4

大電流注入法(BCI)

GJB 151B-2013

CS 114 電纜束注入傳導敏感度

測試頻率

1MHz~400 MHz

4kHz~400 MHz

測試方法

閉環法,替代法

閉環法

測試位置

閉環法:注入探頭距EUT 900mm(±10mm)處

替代法:注入探頭與EUT連接器之間的距離分別為150±50mm、450±50mm、750±50mm

監測探頭距離EUT連接器5cm;注入探頭距監測探頭5cm

干擾信號類型

CW

AM 調制;調制頻率1kHz,調制幅度80%

PM調制,調制頻率1kHz,占空比50%

測試線束

電源線和信號線

電源線和信號線

限值

根據不同等級分為L(zhǎng)evel 1~ Level 4

根據使用平臺不同,分為5個限值

主要測試設備

信號源、功率放大器、定向耦合器、注入探頭、監測探頭、LISN等

信號源、功率放大器、定向耦合器、注入探頭、監測探頭、LISN等


2.5 ISO 11452-8磁場抗擾度與GJB 151B-2013 RS101的差異

表7

試驗項目

ISO 11452-8

磁場抗擾度

GJB 151B-2013

RS 101 磁場輻射敏感度

測試頻率

25Hz~150 kHz

25Hz~100 kHz

測試方法

替代法

閉環法

限值

根據不同等級分為L(zhǎng)evel 1~ Level 4

分為陸軍和海軍平臺兩種限值

主要測試設備

信號源、直徑12cm的20匝輻射環天線或交流亥姆霍茲線圈、電流探頭等

信號源、直徑12cm的20匝輻射環天線或交流亥姆霍茲線圈、電流探頭、LISN等


2.6 ISO 11452-2輻射抗擾度-ALSE法與GJB 151B-2013 RS103的差異

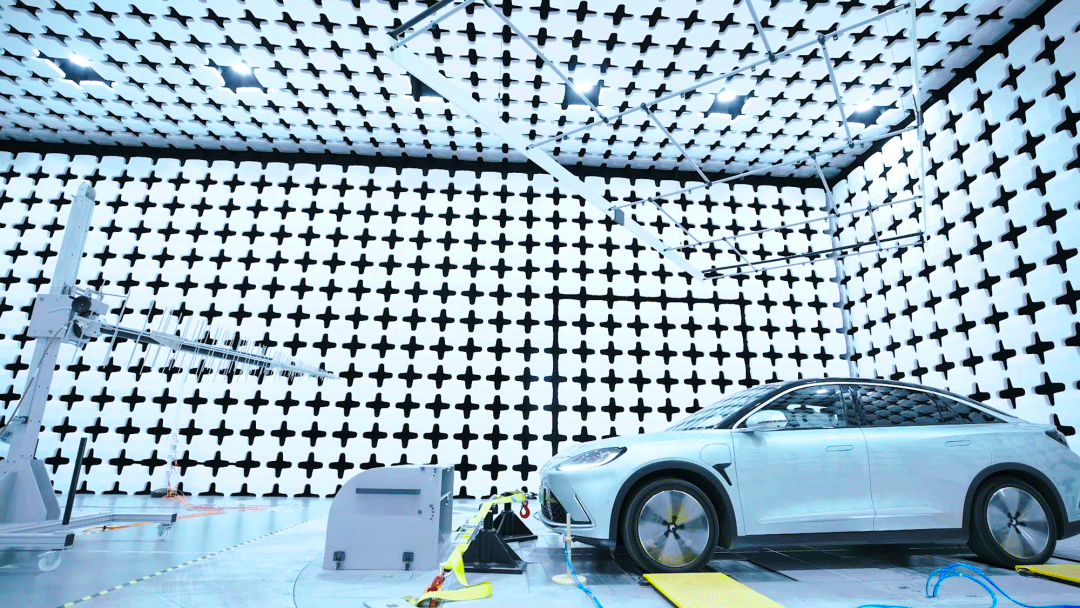

試驗環境:電波暗室

表8

試驗項目

ISO 11452-2輻射抗擾度

GJB 151B-2013 RS 103 電場輻射敏感度

測試頻率

80 MHz~18 GHz

10 kHz~40 GHz

測試方法

替代法

閉環法

干擾信號類型

ISO 11452-1:2015

80 MHz~800MHz:CW、AM調制(調制頻率1kHz、調制幅度80%)

800 MHz~1.2 GHz & 1.4 GHz~2.7 GHz: CW、PM1調制(脈沖寬度為577us、周期4600us)

1.2 GHz~1.4 GHz & 2.7 GHz~18 GHz:

CW、PM2調制(脈沖寬度為3us、周期3333us)

PM調制:調制頻率1kHz,占空比50%

測試位置

1GHz以下:天線參考點對準線束中心

1GHz以上:天線參考點對準EUT

200MHz以下:測試配置邊界邊緣的中心線上

200MHz~1GHz:EUT殼體的整體寬度與端接線纜的首個35cm線段都處在天線的3dB波瓣寬度內

1GHz以上:UT殼體的整體寬度與端接線纜的首個7cm線段都處在天線的3dB波瓣寬度內

天線極化

垂直極化:80MHz~18 GHz:

水平極化:400MHz~18GHz

30MHz以下:垂直極化

30MHz以上:垂直極化、水平極化

限值

推薦等級25V/m~100V/m

5V/m~200V/m,根據不同平臺與測試頻段選擇

主要測試設備

信號源、功率放大器、發射天線、接收天線、場強探頭、功率計、定向耦合器、衰減器等

信號源、功率放大器、發射天線、接收天線、場強探頭、功率計、定向耦合器、衰減器、LISN等
