溫升測試儀是什么？

是指電子電氣設備中的各個部件高出環境的溫度。

為什么要測產品的溫升？

產品工作時可被接觸到的部分,如果溫度過高可能會造成人身傷害；而且設備內部過高的溫度也會影響產品性能，甚至導致絕緣等級下降或者增加產品機械的不穩定性。因此在產品設計過程中，溫升實驗是保證產品能夠安全穩定工作，需要考慮的一個重要步驟！

測試使用溫升設備分為：

溫升大電流發生器、變頻電源、交直流電參數測量儀、熱電偶線(K型或J型)、UL膠水和催化劑、數據采集儀等。

溫升測試儀測試程序

溫升測試儀測試前的條件

1.使用的所有設備都必須以一年為周期進行調校。載有最后調校日期和調校周期的調校粘紙必須粘固在每臺儀器上。

2.檢查樣機的完整性，零部件、配件、附件等應齊全。3.準備具有代表性的樣機在溫度23℃±2℃，濕度50%-90%RH之內的環境溫度下放置10h，至樣機表面溫度達到與室溫平衡再進行測試。

溫升設備測試與記錄

1.按照標準或其他要求，設備或設備的零部件應在正常負載條件下運行至熱平衡狀態或曲線走勢明顯平穩。

2.保持額定負載值運行，并監測各溫度(溫升)測量點熱電偶反饋的數據，記錄被測產品個點溫度(溫升)測量點的反饋值，測量和記錄被測產品運行的電壓、電流、輸入功率、輸出電壓，輸出電流，輸出功率等。

3.環境溫度控制的穩定性：觀察環境溫度曲線是否穩定，機器波動幅度是否在有效幅度范圍之內。

4.機器的運行是否正常：如發現有聲音、火花、振動、熱保護或其它異常狀態的發生，應立刻保存現有數據，停止試驗，查看分析原因，并盡量進行解決。

5.查看曲線圖，觀察各測試點的溫度曲線變化狀況是否合理，如有異常，應立刻保存現有數據，停止試驗，查看分析原因，并盡量進行解決。

6.測試開始后，人盡可能的少在測試周圍走動，即使是查看數據是否正常，走動的速度要慢且人體盡可能遠離被測機器，以免影響被測機器周圍的環境溫度。

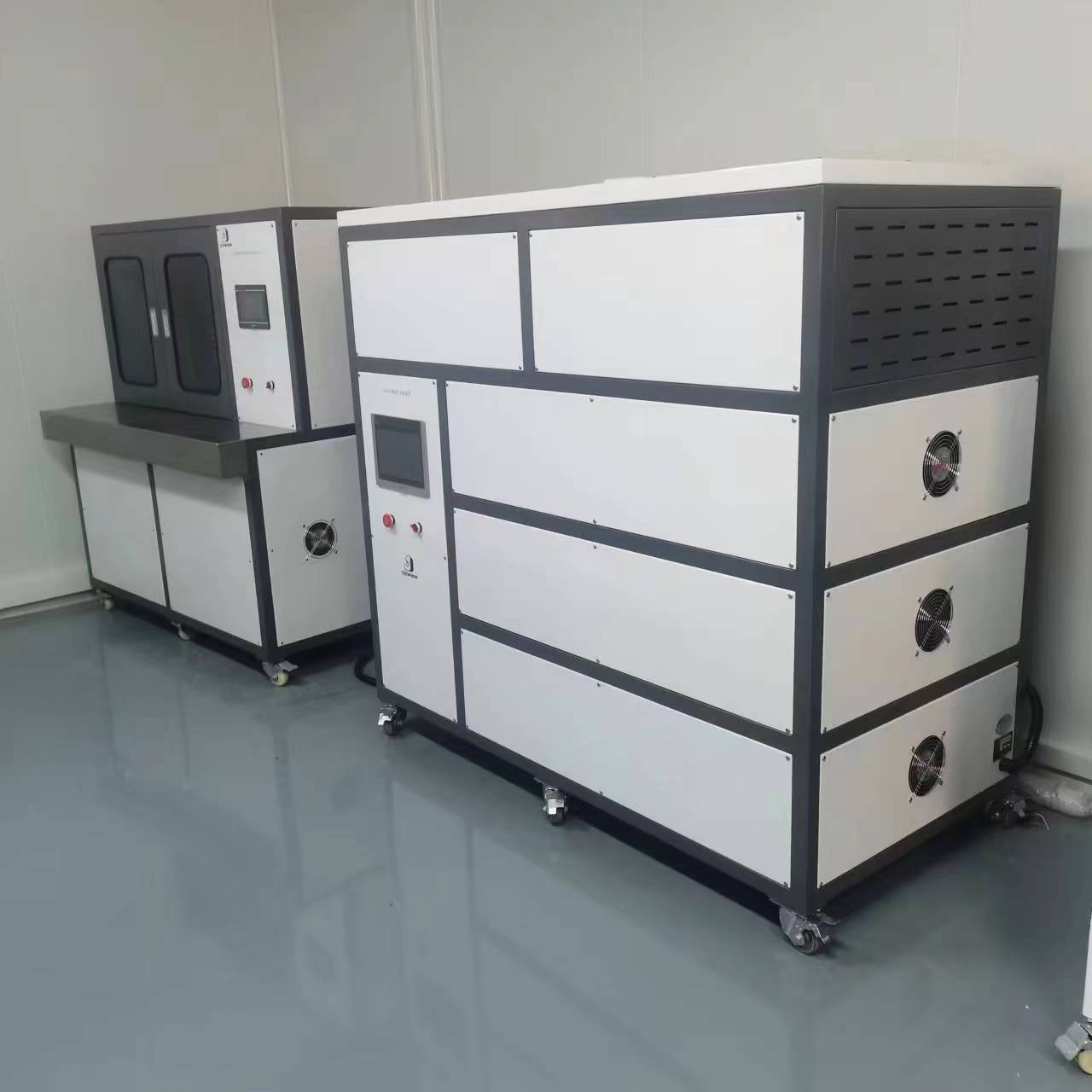

DELTA電動汽車充電樁溫升試驗系統GB/T20234.1-2015

本設備適用于電動汽車充電樁/連接裝置（電器附件）的溫升試驗，將試樣放置在環境溫度為（25±5）℃的恒溫箱里，通過額定的電流，當溫度達到熱平衡以后，驗證連接裝置（電器附件）是否損壞。

滿足標準：滿足 GB/T 20234.1-2015(電動汽車傳導充電用連接裝置 第1部分：通用要求)標準第7.13章節溫升要求以及GB/T 11918.1-2014（工業用插頭插座和耦合器 第1部分：通用要求）標準第22 章節溫升試驗要求制作。
