電器產品接地符號模壓在接地線過孔附近,是否符合標準要求?
發表時間:2023-01-16 17:37:00
案例問題

某電器產品電源軟線采用閉型接線端子壓接,接地端子附近在內部布線過孔的塑料件模壓了接地符號,如圖1所示,是否符合安規標準的要求?

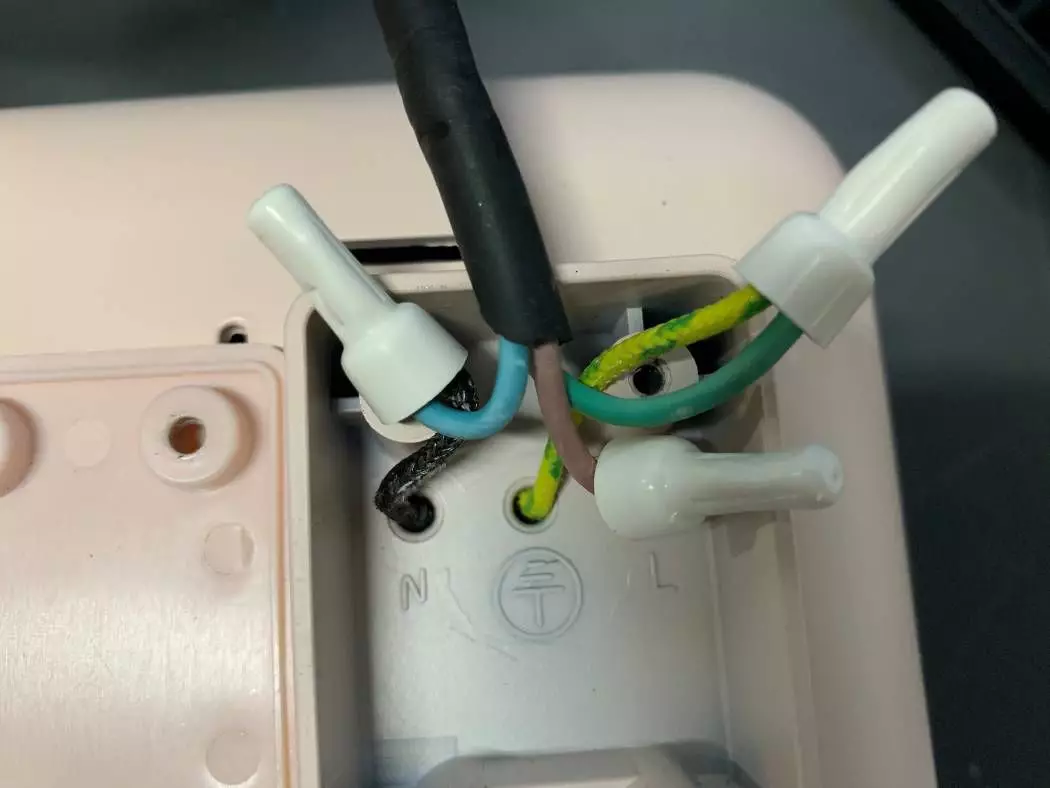

圖1  模壓接地符號在過孔附近
(圖片來源于實拍)

案例分析

案例問題中的接地符號的確是在電源軟線接地線閉型接線端子附近,在更換電源軟線過程中,該接地符號并不在可取下的部件上,清晰地指引哪一條線是接地線,符合GB 4706.1-2005標準7.8條款的要求。

標準條款

GB 4706.1-2005《家用和類似用途電器的安全 第1部分:通用要求》(IEC 60335-1:2004,IDT )標準

7.8 除 Z 型連接以外,用于與電網連接的接線端子應按下述方法標示:

——專門連接中線的接線端子,應該用字母N標示。

——保護接地端子,應該用GB/T 5465. 2(idt IEC 60417)規定的符號5019標明。

這些表示符號不應放在螺釘、可取下的墊圈或在連接導線時能被取下的其他部件上。

通過視檢確定其是否合格。
