可能大家不清楚,只要有電,就存在EMC影響的問題,特別是汽車,汽車是一個量產的安全性要求高的產品,解決EMC問題是必須的,那么汽車電子EMC測試標準和項目是什么?
汽車電子電磁兼容EMC測試內容

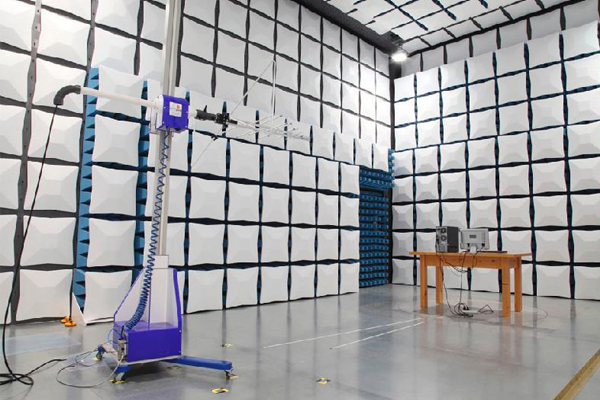

1.電磁輻射發射測試
2.輻射抗擾度測試
3.EMI傳導發射測試
4.瞬態發射傳導測試
5.瞬態抗擾度測試
6.大電流注入法測試
7.TEM小室法測試
8.帶狀線測試
9.靜電放電抗擾度測試等
汽車電子電磁兼容EMC測試標準
1)CISPR 25 《用于保護用在車輛,機動船和裝置上車載接受機的無線電騷擾特性的限值和測量方法》
2)GB18655—2002《用于保護車載接受機的無線電騷擾特性的限值和測量方法》
3)EN50498,E-mark 歐洲《汽車電子產品標準》
4)SAE J1113美國《汽車零部件的電磁敏感性的測量過程及限值》
5)TL965-2009 《奧迪大眾汽車電子專用測試標準》
6)B21 7110-2005 《標致-雪鐵龍車輛標準》
7)NISSAN《日產汽車電子專用測試標準》
8)ISO 7637《道路車輛—由傳導和耦合產生的電騷擾》
汽車電子EMC測試項目
1.輻射發射RE
2.傳導發射CE電壓法
3.傳導發射CE電流法
4.電源線傳導抗擾度CI
5.信號線容性耦合測試(CCC, ICC, DCC)
6.輻射抗擾度--自由場法RI
7.輻射抗擾度--手持式抗擾度、大電流注入--BCI
8.磁場抗擾度試驗
9.ESD性能試驗
10.電性能試驗
汽車電子EMC測試方法
1.電容耦合鉗(CCC)法:
CCC(容性耦合夾)方法適用耦合快速瞬時試驗脈沖,特別適用于有中等數量或大量待測導線。CCC 試驗中EUT所有線束(是否包括電源線等,由車輛制造商和供應商協商決定)穿過耦合裝置CCC,耦合長度是1米。
2.直接電容耦合(DCC)法
使用電容值100pF的DCC 方法,對于快速瞬時試驗脈沖能向EUT耦合入相同的電壓。另外,使用電容值0.1uF的DCC 方法也能耦合低速瞬時試驗脈沖。DCC方法的缺點是需要對每根導線進行單獨的測試。(本系統沒有配置DCC方法的測試。如果需要,用戶可自己采購0.1uF和100pF電容進行測試。)
3.電感耦合鉗(ICC)法
ICC 方法適用于耦合低速瞬態試驗脈沖,特別適用于有中等數量或大量待測導線的EUT。ICC 試驗中耦合電路ICC 包進EUT 所有的非接地線。一般說來接地線在ICC外。
