隔離變壓器確認檢驗檢測標準及檢測項目要求
發表時間:2022-07-23 15:40:58

為確保產品持續符合標準要求和客戶要求,需對認證產品所使用的關鍵元器件和材料定期進行確認檢驗,隔離變壓器是音視頻設備的常用器件,屬于關鍵元器件,需每年進行一次確認檢驗。接下來為大家介紹隔離變壓器確認檢驗的檢測標準及檢測項目要求。

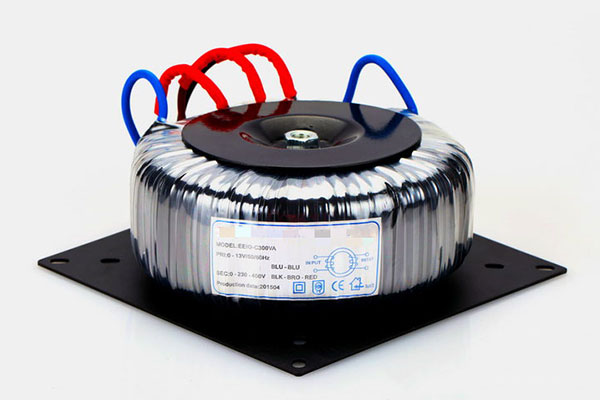

隔離變壓器確認檢驗


隔離變壓器確認檢驗標準

音視頻設備中的隔離變壓器確認檢驗依據GB 8898《音頻、視頻及類似電子設備 安全要求》標準進行檢測。


隔離變壓器確認檢驗檢測項目及要求

1. 標記 14.3.1

檢驗要求:應當標有制造廠商名稱或商標,以及標有型號或產品目錄號。制造廠商名稱和型號可以用代碼來代替。


2. 結構要求 14.3.3

檢驗要求:

1) 所有的繞組

電氣間隙和爬電距離應當符合第13章的要求。

2) 具有一個以上繞組的設計

當使用一種由推入式不膠合的隔板組成的絕緣檔板時,應當通過接縫處測量爬電距離。

如果接縫處使用符合GB/T 20631的膠帶覆蓋,則在隔板的每一側均需要一層膠帶,以便減少在生產過程中膠帶發生折疊的危險。

輸入繞組與輸出繞組彼此應當在電氣上隔離, 在結構上應當使這些繞組之間不可能發生直接的或通過導電零部件間接的任何連接。


3. 抗電強度 8.8

檢驗要求:

基本絕緣、附加絕緣和加強絕緣應當各自承受10.3規定的抗電強度試驗。

對雙重絕緣,其基本絕緣或附加絕緣的厚度應當至少為0.4mm。

當加強絕緣在正常工作條件和故障條件的溫度下不承受任何可能會導致絕緣材料變形或劣變的機械應力時,該加強絕緣的最小厚度應當為0.4mm。


4. 防火 20.1.4

檢驗要求:

未包括在20.1.1,20.1.2和20.1.3中的元器件和零部件

本條不適用于防火防護外殼。

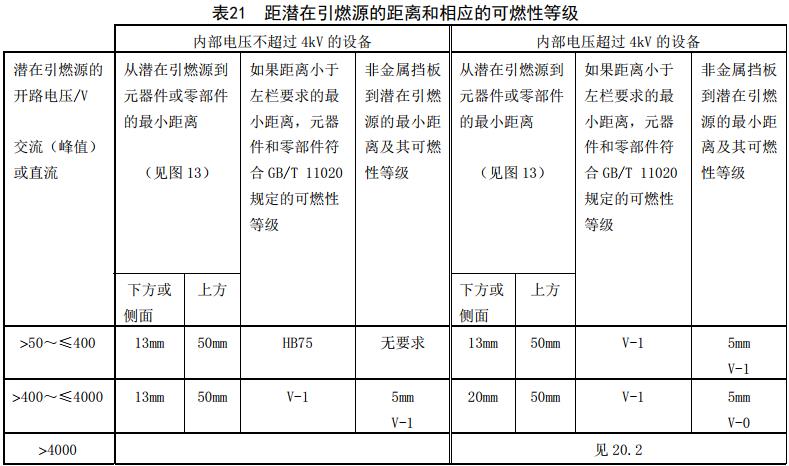

當潛在引燃源與本條標題所說的元器件或零部件之間的距離未超過表21的規定值, 則這些元器件或零部件應當滿足表21規定的GB/T 11020相應的可燃性等級的要求,除非這些元器件或零部件與潛在引燃源之間用金屬制成的擋板或滿足表21規定的可燃性等級的擋板隔開。 擋板應當堅固且擋板的尺寸應當至少覆蓋表21規定的和圖13所示的區域。非金屬擋板的尺寸應當足夠大,以防止由其邊緣和擋板上開孔的邊緣的引燃。
