跑步機是家庭及健身房常備的健身器材，而且是當今家庭健身器材中最簡單的一種，是家庭健身器的最佳選擇。跑步機的質量是通過檢測來確定的。那么跑步機怎么檢測呢？
一、跑步機外部結構及基本安全方面測試
1.1 整機穩定性測試
檢測標準：
依據EN957-1安規測試基本要求：測試者身 高1750mm±50mm，體重100KG±5KG， 在運動方向傾斜10°，非運動方向傾斜5°，在器械80%的運動范圍內正常運動，器械和 人均不會傾倒。（EN60335如果能折疊起來豎放的器械，應適用此方法，目的是在豎放的過程中，不會突然傾倒傷害到兒童）
檢測方法：
用100KG的測試人員 在運動方向傾斜10°，非運動方向傾斜5°的測試平臺上進行穩定性測試，然后將器械折疊起來進行穩定性測試
檢測工具：
2 m×2m可調節傾斜度的檢驗平臺、1750MM以上體重125KG的人力測試員

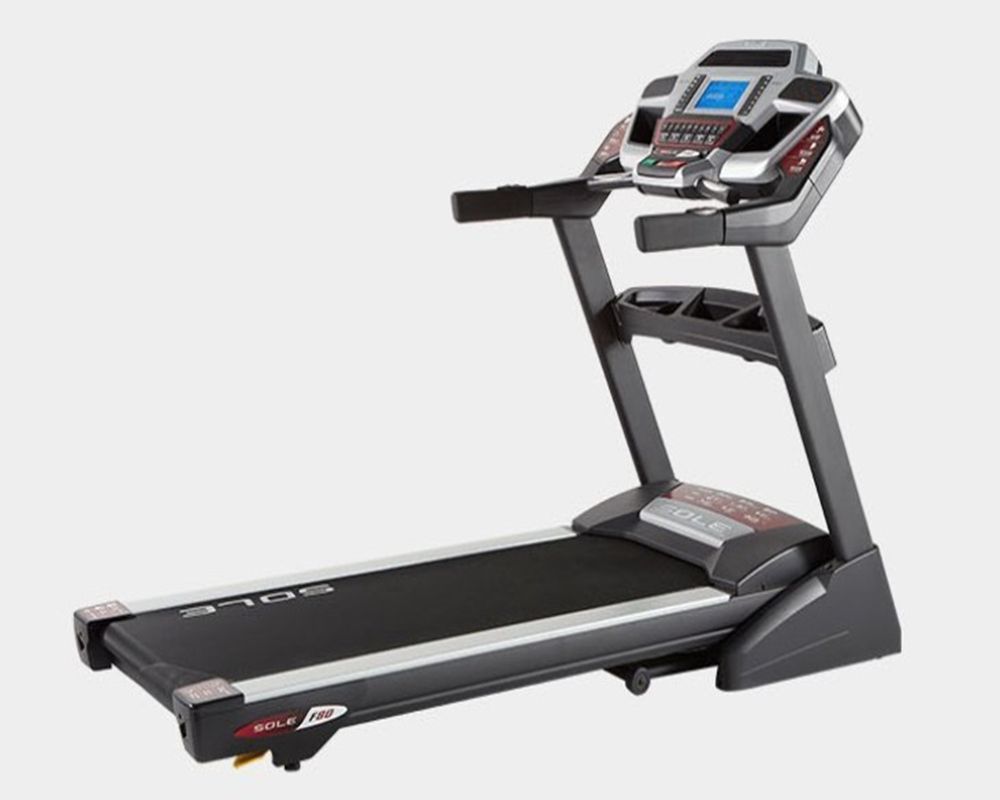

跑步機
跑步機
1.2 整機外部安全結構測試
檢測標準：
依據EN957-1安規測試基本要求：
1、 所有易和人接觸的邊緣和尖角都必須有 一個R≥2.5MM的圓角，其他易接觸的邊緣必經過打磨加以防護。
2、 器械的管端應有堵頭或用器械的其它部 分塞住，進行防護，并保證在耐久測試后，堵頭部分保持原位不脫落，如果在運動中有脫落的可能性，其拔脫力應≥70N（EN957-1.6.6分離式把套把脫力的測定）
3、EN957—1.5.4調整和鎖緊機構 按6.1.2和6.1.4進行檢測時，訓練器械的調整裝置可安全的運作，安全、醒目、和易觸及。不引人注目的調整裝置應排除，調整部件必須不影響使用者的活動范圍。重量調節銷應有自動防故障裝置，任何鎖緊機構的功能應是十分明了的
4、EN957-7.5.2.2傳動和回轉部分 驅動帶、后滾軸、支架以及后滾筒/帶與地面之間的空隙應有防護，腳趾護罩的寬度應比后滾軸寬，腳趾護罩的傾斜角度應在0—15℃之間 按EN957-7.6.1測試時不得有下列情況：（在引入點放入測試指針，看測試指針是否彎曲）、測試指針卷入后滾軸與驅動帶的間隙內，或卷入腳趾護罩與跑步帶之間的間隙內。
檢測方法：
目測、用R規測量器械的管端和易和人接觸的部位的倒角是否會傷害到器械的使用者的可能
在耐久測試和拖動器械中觀察跑步機的堵頭是否會脫落，用指針式拉力計測試堵頭的最大拔脫力（測試跑步機后護腳的拔拖力）
用測試指針測試是否會被卷入后滾筒與跑步帶的間隙里，或者后護腳和跑步帶的間隙內，后滾筒與跑步架的橫向加強管不能卷入手指，運動中腳趾不能卷入跑步機兩側的邊條內
檢測工具：
指針式拉力計、R規、測試指針
1.3 整機易接觸部位的安全距離測試
檢測標準：
依據EN957-1安規測試基本要求：
易接觸部位指：手握部位、剪切部位、旋轉和往復部位
1、手指有關的活動部位與剛性部位之間的距離，在活動中保持原位不變兩者之間的距離應≤8.6MM
2、與手有關的活動部位與剛性部件之間的 距離應≥25MM
3、與腳有關的活動部位與剛性之間的間距應≥60MM
4、EN957-6.5.2.1對仰角可調的設備，在器械的任一部分與地面的距離小于60MM時，仰角的變化速度不得的超過1°/秒。使用者可立即關閉器械。
檢測方法：
用游標卡尺或者測 試手指進行逐項測試
1、跑步機折疊起來時，可扶手之間的間隙，跑 步機在運行狀態中和兩 側主架的間隙
2、人在運動時腳掌和后護腳的間隙
3、跑步機最低點和地面接觸的高度
檢測工具：
游標卡尺、 卷尺、測試手 指、秒表
1.4 扶手裝置
檢測標準：
依據EN957-6.5.8測試要求：
在跑步機中應有側扶手和前扶手可供使 用者支撐和緊急逃離使用 可選用下列一項結構：
1、一個前扶手
2、兩個側扶手
或者以上兩項都采用
前扶手應： 最小寬度（跑帶寬+50MM）應與前滾筒縱軸的寬度相等
高度：800mm—900mm
兩側扶手的最大寬度為900mm（從扶手的一中心到另一中心的距離）
每個側扶手的長度不小于運動面“1”長度的30%
3、EN957-1.5.7手把測試
5.7.1整體式手把
按6.1.2（目測）測試時，整體手把應標出安裝的位置（一般用途）且表面應有紋理以防打滑
5.7.3旋轉式手把：旋轉式手把應有機械鎖緊裝置，且表面應有紋理以防打滑。
按6.6測試時（用一桿正確地夾住手把并施加扭距：
大小為：
H類：50N.M、S類：75N.M
檢測方法：
目測和用卷尺測量跑步機的前扶手、側扶手與驅動帶寬度之間的關系，是否符合要求
用杠鈴片測試扶手把的扭力。（依據公司的標準測試手把和海綿握套之間的拉力）
準備一雙測試摩擦系數的測試鞋，在測試鞋上放置10N的標準砝碼，用指針式拉力計慢慢的拖動測試鞋，對跑步機兩側的邊條進行摩擦系數測試
檢測工具：
卷尺、測試鞋、指針式拉力計
二、整機疲勞壽命和溫升測試
2.1 疲勞壽命測試
檢測標準：
依據EN957-7.6.7測試：
用汽車輪胎155/13（氣壓1.5bar），75KG（折合質量，含 輪胎）
下落高度：10MM頻率：不少于30次/分
步驟：在離驅動帶后部66%驅動帶長度處，將跑步機調整在中斜度的位置上，用輪胎跌落沖擊跑帶縱軸：
1、H類：12000次8KM/H
2、S類：100000次12KM/H
測試后器械各個部件無異常
測試跑步機的最大運動負載量：跑步機運動速度：8KM/H，在跑步板上增加體重100KG以上的測試人員數名，直到跑步機不能正常工作為止，測試跑步機的最大負載運動量
檢測方法：
人工疲勞測試： 測試者體重125KG，跑步機測試速度： 8KM/H，疲勞測試12000次后，跑步機無異音
實驗室機臺測試：在跑步機測試架下，用汽車輪胎（折合重量140KG）從40MM—50MM的高度以30次/分的頻率自由落體沖擊跑步板，連續疲勞測試100小時后，跑步機不損壞，電路元件無燒毀，主要零部件無較大的異音，電路板工作正常，跑步板上無明顯的壓痕
連續疲勞測試300個小時后，跑步板、跑步帶和皮帶均無不斷裂，電機軸無變形，電機工作正常，前后滾筒內的軸承無散落，無明顯的異音，滾滾筒軸無偏擺。
2.2 溫升測試
檢測標準：
依據EN957—7.5.2.3溫升測試：
按6.2測試時：
（按6.7檢查：
H類：30分鐘
S類：60分鐘）
后受影響的部位溫升不得超過65℃。
檢測方法：
實驗室測試方法：
用汽車輪胎從30MM—40MM的高度以30次/分 的頻率自由落體沖擊跑步板。并在測試前記錄實驗室的室溫和跑步機各主要零部件的初始溫度，測試60分鐘后，記錄所測試零部件的最高溫度。
然后每隔1-2個小時記錄跑步機各主要電器元件的溫升情況，記錄輪胎沖擊跑步板時電流和電壓的變 化情況，登記造冊直到跑步機測試完成。
體育運動場地健身器材檢測設備

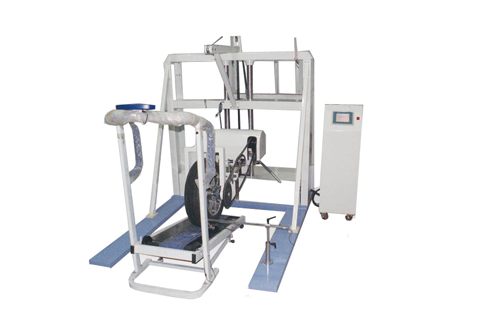

1、Delta德爾塔儀器專業致力于體育運動場地健身器材檢測設備的研發生產，提供各種運動場地健身器材檢測設備。跑步機動態負載耐久性試驗機，用于模擬各種跑步機在運行過程中，受一定頻率的踏行后，檢查跑步機整體發生損壞的情況。適用測試機型：電動跑步機負載沖擊疲勞/耐久性試驗；非電動跑步機負載沖擊測試、疲勞/耐久性測試。

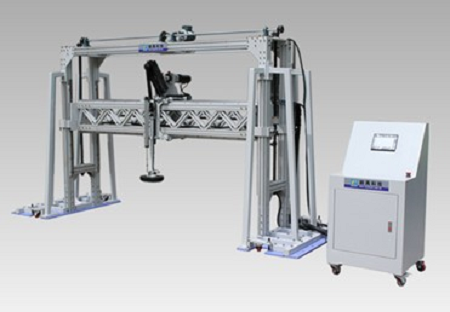

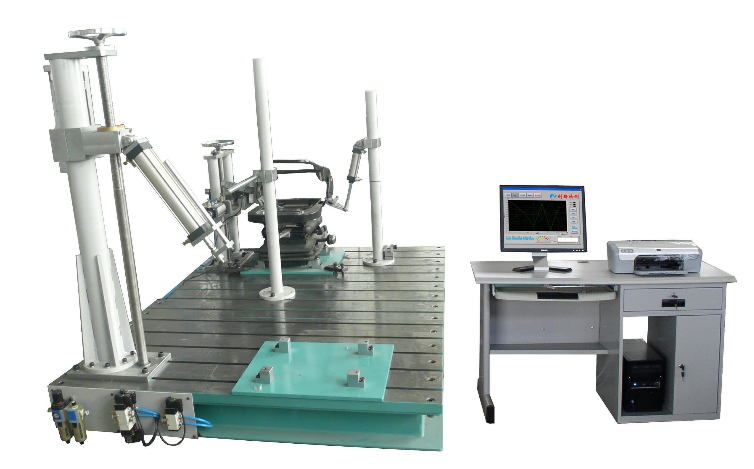

2、室外健身器材綜合耐久性試驗機，適用于GB19272-2011《室外健身器材的安全通用要求》標準種相關室外健身器材，例如漫步機、蹬力器、健騎機（騎馬機）、搖搖馬、扭腰器、太極揉推器、上肢牽引器、大轉輪、平步機、秋千、蹺蹺桿（板）、劃船器、坐推器、坐拉器、健身車、橢圓機、鐘擺機等室外健身器材類產品的疲勞耐久性測試；并可通過改裝夾具可進行室外健身器材的穩定性試驗和靜態力測試。

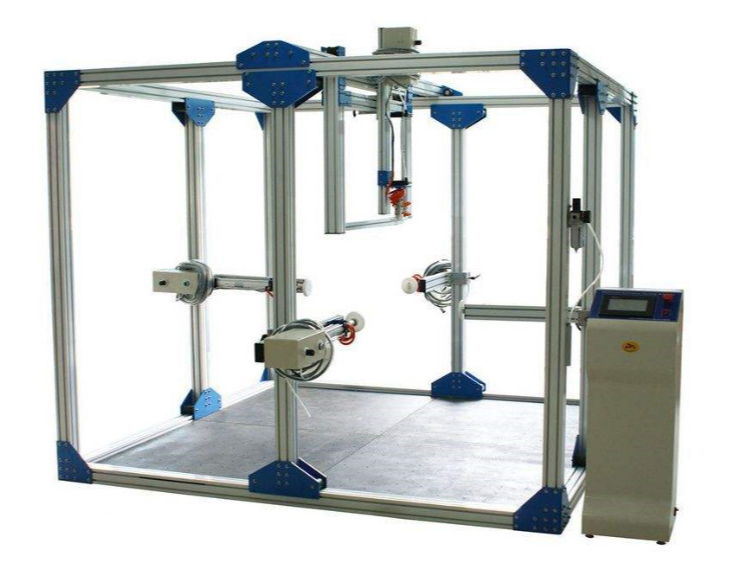

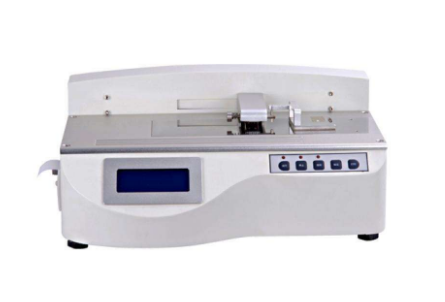

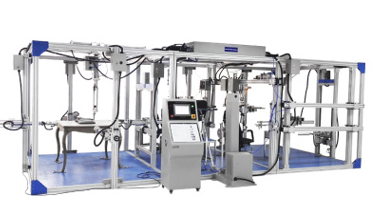

3、其他健身器材檢測設備

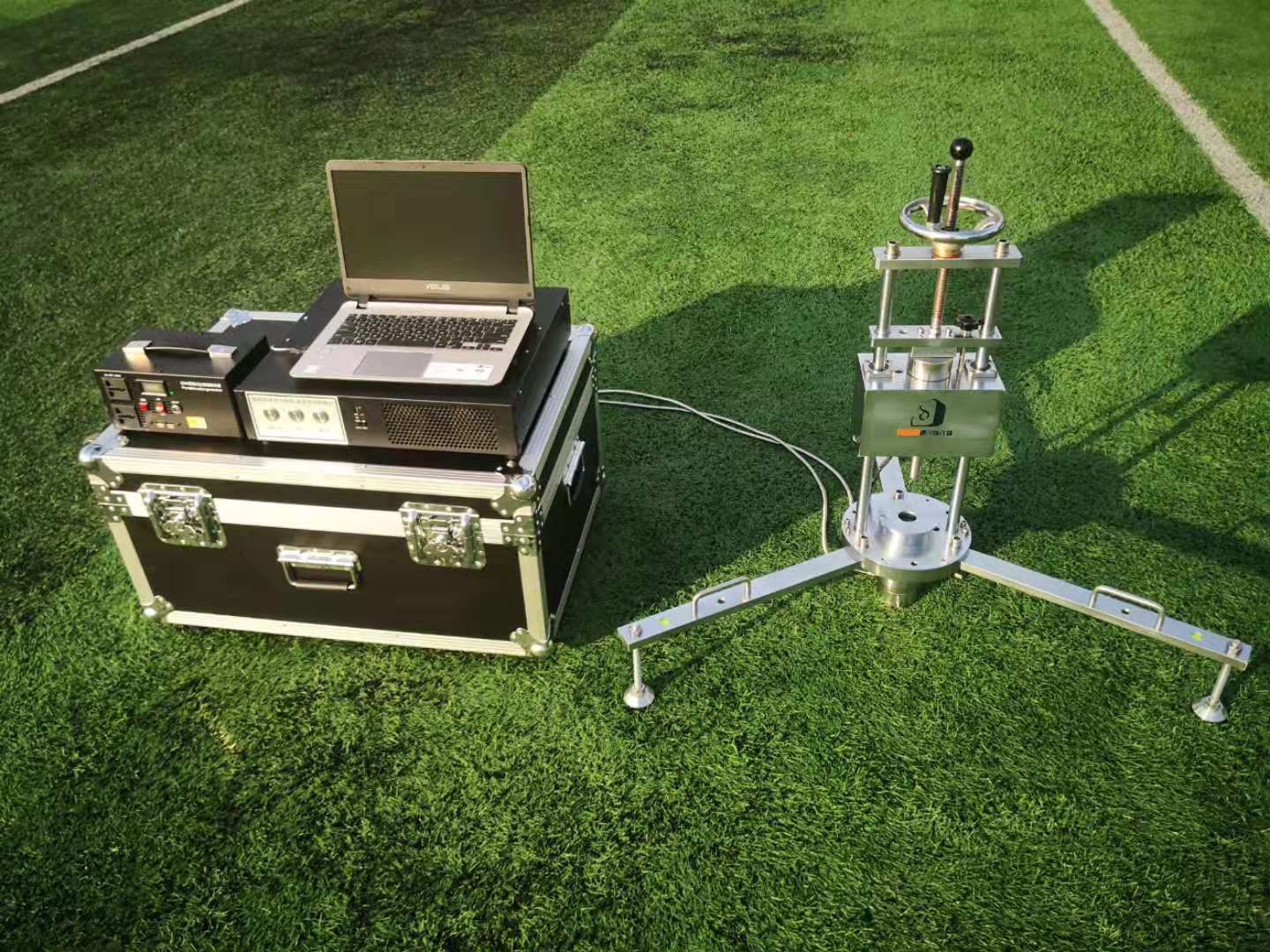

部分運動場地檢測設備
