無人機在彈射起飛、著陸期間或飛行中突然遇到陣風時將出現沖擊現象，而沖擊試驗是用于驗證無人機在正常過程中遇到?jīng)_擊后能否保持原來的性能參數不變。通常，沖擊可能對無人機的結構和功能的完好性產生不利影響，這種不利影響的程度一般隨沖擊的量級和持續時間的有關。

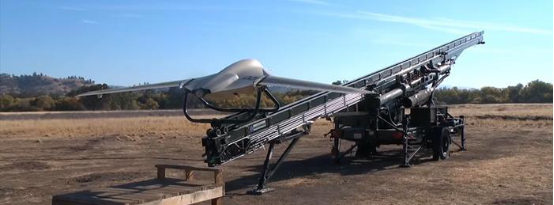

圖1 無人機彈射
目前，無人機沖擊試驗采用的波形為后峰鋸齒波，主要用于模擬無人機受沖擊產生塑性變形后，產品的受力情況。

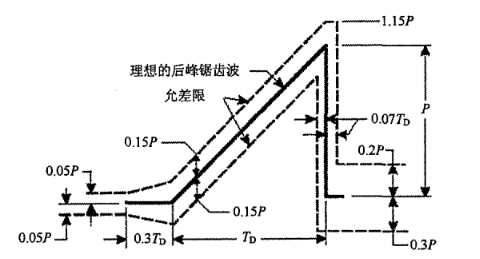

圖2 后峰鋸齒波及容差極限
根據無人機的不同用途（軍用、民用），相關標準建議的量級如下表1所示。
表1 無人機沖擊試驗量級
序號 | 標準 | 沖擊試驗 | 峰值 | 持續時間 |
1 | RTCA/DO-160G | 標準工作沖擊 | 6 | 11 |
低頻工作沖擊 | 6 | 20 | ||
墜撞安全沖擊 | 20 | 11 | ||
低頻墜撞安全沖擊 | 20 | 20 | ||
2 | GJB 150.16A-2009 Q/T JYEV-2015 | 功能性試驗 | 20 | 11 |
墜撞安全 | 40 | 11 | ||
3 | GJB 1621.7A-2006 | （基本）沖擊試驗 | 30 | 18 |
墜撞安全試驗 | 50 | 11 |
從表1分析可以看出，民用無人機的沖擊試驗過于保守，為保證無人機能經受上述沖擊條件，在不降低性能的情況下，將不得不增加制造成本。
因此，建議民用無人機企業的沖擊試驗量級不應選擇GJB150.16A-2009的試驗量級，而是應該選擇RTCA/DO-160G的試驗量級，并根據產品的類型及應用場景，選擇合適的持續時間。同時，當無人機尺寸過大，無法在試驗臺上完成沖擊試驗時，可將無人機的拆分成幾個功能部件，分別進行沖擊試驗即可，不必采用整機進行沖擊試驗。軍用無人機則應參照GJB150.16A-2009的試驗量級執行，若想進一步考核軍用無人機的抗沖擊能力，則可選用GJB 1621.7A-2006中規定的試驗量級。
參考標準：
① Q/T JYEV-2015 公共安全無人機系統通用標準
② GB/T 2423.5-1995 電工電子產品環境試驗 第2部分：試驗方法 試驗Ea和導則：沖擊
③ GJB150.18-86軍用設備環境試驗方法 沖擊試驗
④ GJB 150.18A-2009 軍用裝備實驗室環境試驗方法 第18部分：沖擊試驗
⑤ GJB 1621.7A-2006 技術偵察裝備通用技術要求 第7部分：環境適應性要求和試驗方法
⑥ RTCA/DO-160G Environmental Conditions and Test Procedure for Airborne Equipment
