1、智能家居類產品背景與前景分析
隨著物聯網領域的發展，新興的智能家居產品正在逐步代替?zhèn)鹘y(tǒng)的家電，進入到我們的生活當中。智能家居是以互聯網為核心最終實現的家居互聯，將家中各種設備連接到一起，提供家電控制、照明控制、窗簾控制、防盜報警、環境監測、三表抄送等多種功能和手段，構建高效的住宅設施與家庭日程事務的智能管理系統，提升家居安全性、便利性、舒適性、藝術性，并實現環保節能的居住環境。
智能家居作為一個新生產業，經歷了萌芽期、開創期、徘徊期，如今的智能家居正處于產業融合演變期到爆發期的中間階段，根據業內的數據分析， 2020 年全球會至少上百億個物聯網連接，而當前全球物聯網的連接小于2 億。
2、智能家居類產品EMC 實驗室建設意義
隨著通訊技術和人工智能的發展，以及即將到來的5G 時代，目前市場上絕大部分智能家居產品都是通過無線通訊進行控制的，從而無線通訊的穩定性指標起到了關鍵作用。智能家居除了滿足傳統家電所必須滿足的標準外，還要考慮到通信質量等相關的指標，但是由于其是一個全新的領域，對其通信質量的要求在業內并沒有一個統一的標準可尋。故，我們啟動針對智能家居產品測試的實驗室建設，同時購置相關設備來對智能產品的wifi、藍牙的射頻性能指標與信令指標進行檢測，將來還可能會擴展LoRa、Zigbee、NB-IoT 及e-MTC 的性能檢測，來滿足智能用戶對相關性能指標評價的迫切需求。
3、智能家居類產品EMC 實驗室建設難題和解決方案
智能產品的wifi、藍牙的射頻性能指標與信令指標測試是一個較新領域。由于投入資金有限，本著“少花錢、多辦事”的原則，除了要對成套的智能家居類產品的性能測試系統進行采購方案的確定外，還要在現有基礎上進行實驗室的改造和擴充。
為提高效率的同時節約成本，經過對設備改造采購方案進行多次考量、修訂，摒棄慣性思維，對測試環境進行不斷考察分析，提出了創新性的解決方案：針對智能家居領域測試所需要購置的硬件設備和軟件系統進行技術升級改造，創新性地實現設備復用技術：測試系統和CMW500 綜測儀等同時滿足智能家居產品在電波暗室和屏蔽室測試項目的雙重需求。

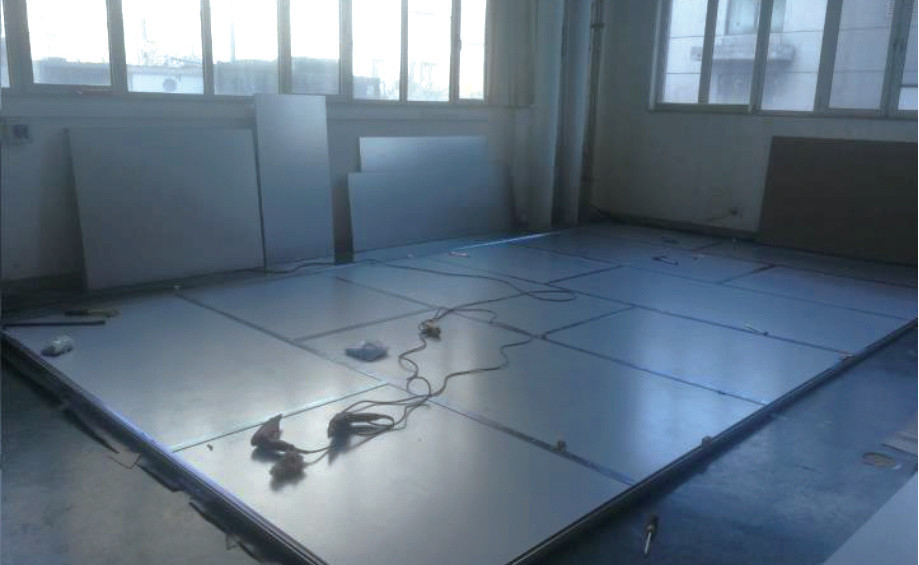

在暗室旁邊新建設屏蔽室，借用原暗室設備通過線纜穿過波導孔進入新屏蔽室，通過軟件進行開關切換單元進行路徑切換來完成暗室和屏蔽室兩個區域的檢測活動，由于傳輸距離短，大大減少了信號線損，實現檢測設備的復用，增加產能的同時還能極大限度地節省設備成本。但是方案實施過程中還是碰到了重重難題，包括電力及照明改造、屏蔽室空調無支撐架安裝等，最困難的莫過于實驗室的可靠接地。

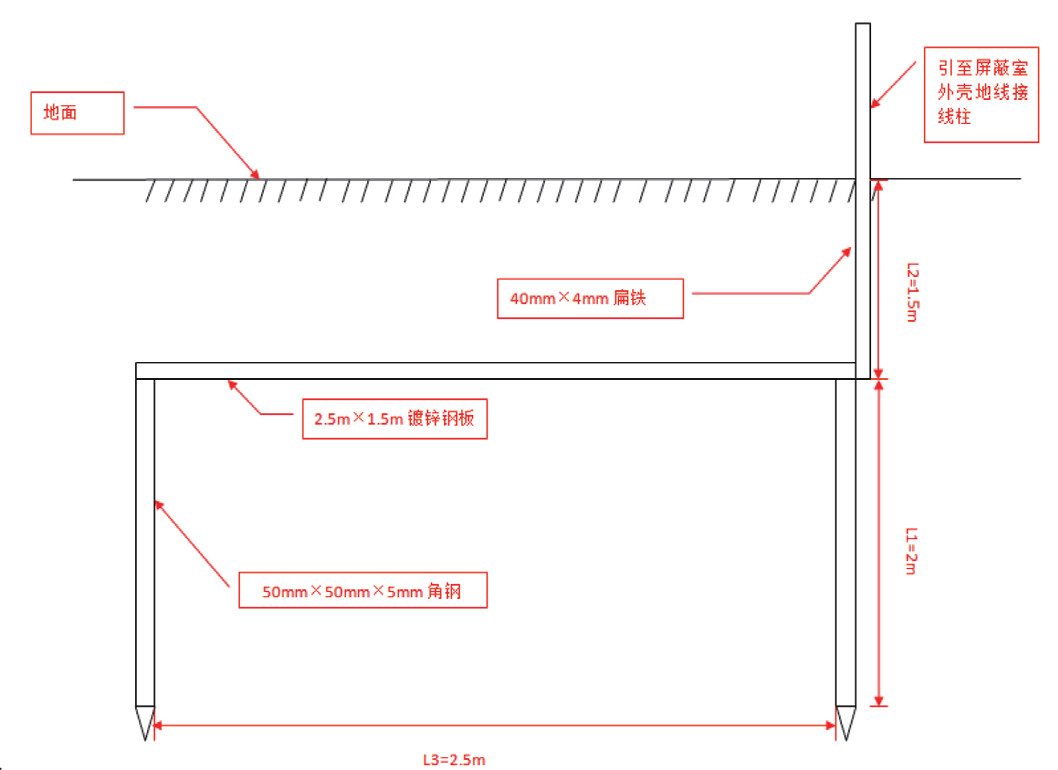

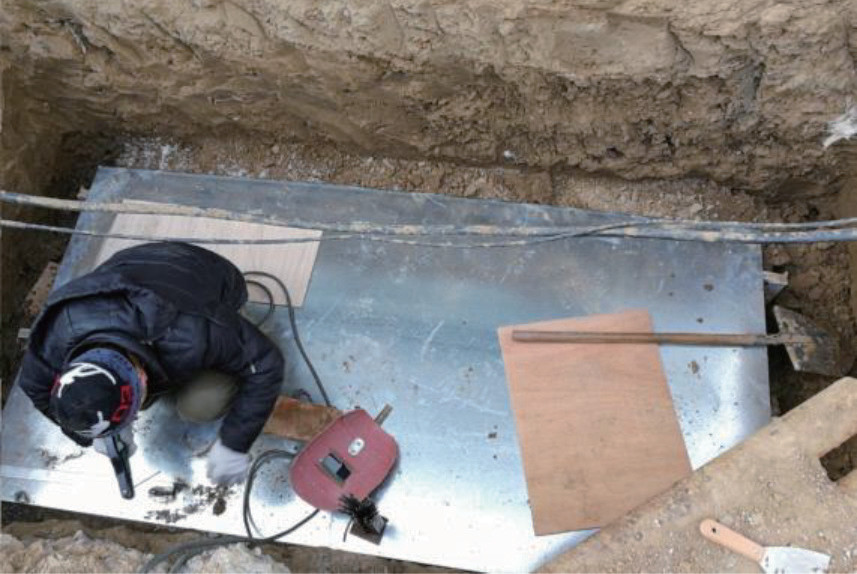

屏蔽室的接地對其建設來說是至關重要的環節，接地性能的好壞直接影響到檢測數據的準確性，為了使屏蔽室達到最好效果的接地，最終確定的方案是屏蔽室單獨接地排，與暗室接地實現物理界分離，避免高頻信號的互耦而增加不確定度。但由于實驗室場地有限，不符合設備商推薦的常規地基鋪設方法：要求至少四個地極，且地極之間的距離達到3 m。在如此有限的空間內如果鋪設的話很難達到標準和工藝要求：地極與周圍土壤的阻抗＜ 1 Ω 的。面對難題，我們大量查閱相關資料、討論施工方案，最終創新性地采用了垂直接地極與水平接地板相結合的接地方式，將垂直地極盡可能深的打入地面，同時在地極最上端焊接2.5 m×1 m 的水平鍍鋅板以增加與土壤間的接觸面積，在水平鍍鋅板上面鋪灑鹽粒及增加土壤濕度以更好的降低電阻率，最終達到了標準要求，地極與周圍土壤的電阻率只有0.17 Ω。
4、智能家居類產品EMC 實驗室建設完后的實際應用情況
新實驗室建設完成到投入使用以來，不僅為新領域的測試方法研究與探索提供基礎測試的場所外，還大大緩解了原來設備運行的壓力，截止到目前為止，已收回建設成本。
本著“融合發展、共建共享”的理念，充分利用我們實驗室良好的屏蔽性、濾波性及可靠接地，為此對項目提供了良好測試環境，保證了整體技術質量和產能的提升。
5、結束語
實驗室建設既要考慮性能、用途又要考慮到美觀和成本，前期的設計與規劃方案就顯得尤為重要，它直接影響了整個項目施工難度與投入成本，并與日后的檢測活動的數據準確性有著直接的聯系。實驗室的性能水平是一切檢測活動的基礎，因此在實驗室建設過程中對每一個細節都要考慮的面面俱到，比如實驗室接地一項就要考慮到接地方式、接地線長度配置、搭接點的處理、接地樁位置的選擇等因素，任何一個小小的疏忽都
參考文獻
[1]GB 4343.1-2018《電磁兼容 家用電器、電動工具和類似器具的要求 第1 部分：發射》第4 章騷擾限值、第5 章端子騷擾電壓的測量方法、第6 章騷擾功率的測量方法[S].
