國際電工委員會標準IEC對電磁兼容的定義為:系統或設備在所處的電磁環境中能正常工作,同時不會對其他系統和設備造成干擾。因此電磁兼容對電動化、智能化和網聯化不斷加速的汽車來說是十分關鍵的技術之一。隨著國內外關于電磁兼容標準、法規的不斷制定及修訂,其技術要求也越來越高。電磁兼容標準涉及兩方面的考核內容,一是電磁騷擾,二是電磁抗擾度。電動汽車資源網整理了22個新能源汽車及車載電子電磁兼容相關標準,其中新能源汽車電磁兼容主要依據標準12個,車載電子電磁兼容主要依據標準10個,推薦給大家參考。

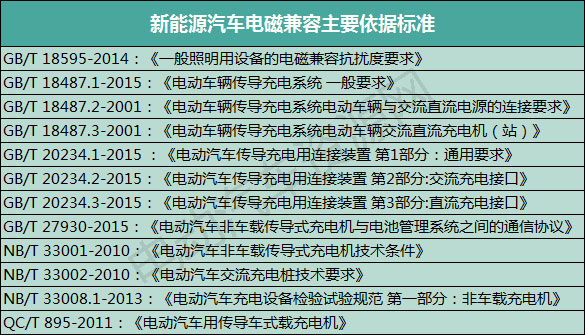

新能源汽車電磁兼容主要依據標準
1.GB/T 18595-2014:《一般照明用設備的電磁兼容抗擾度要求》
本標準關于電磁抗擾度的要求適用于燈及其相關設備,如低壓電源或電池組供電的燈泡、附件及燈具。
2. GB/T 18487.1-2015:《電動車輛傳導充電系統 一般要求》
本標準規定了電動汽車傳導充電系統分類、通用要求、通信、電擊防護、電動汽車和供電設備之間的連接、車輛接口和供電接口的特殊要求、供電設備結構要求、性能要求、過載保護和短路保護、急停、使用條件、維修和標識及說明。本標準適用于從現場儲能系統(如緩沖蓄電池組等)獲得能量的電動汽車供電設備。
3.GB/T 18487.2-2001:《電動車輛傳導充電系統電動車輛與交流直流電源的連接要求》
本標準連同GB/T 18487.1給出了電動車輛與交流或直流電源的連接要求。當電動車輛與供電電網連接時,根據GB 156-1993,交流電壓最大值為660 V,直流電壓最大值為1000 V。本標準不適用于無軌電車、鐵路機車、工業卡車和原設計為非道路用的車輛。
4.GB/T 18487.3-2001:《電動車輛傳導充電系統電動車輛交流直流充電機(站)》
本標準與GB/T 18487.1結合,給出傳導連接到電動車輛的交流/直流充電機(站)(按GB 156-1993,交流電壓最大值為660 V,直流電壓最大值為1000 V)的具體要求。對于交流充電站,本標準不包括不具有充電控制功能的盒式裝置,它配有給電動車輛提供能源的插座。根據GB/T 18487.1規定,電動車輛直流充電機(站)充電模式為模式4。
5.GB/T 20234.1-2015:《電動汽車傳導充電用連接裝置 第1部分:通用要求》
GB/T 20234的本部分規定了電動汽車傳導充電用連接裝置的定義、要求、試驗方法和檢驗規則。本部分適用于電動汽車傳導式充電用的充電連接裝置,其交流額定電壓不超過690V,頻率50Hz,額定電流不超過250A;直流額定電壓不超過1000V,額定電流不超過400A。
6.GB/T 20234.2-2015:《電動汽車傳導充電用連接裝置 第2部分:交流充電接口》
GB/T 20234的本部分規定了電動汽車傳導充電用交流充電接口的通用要求、功能定義、型式結構、參數和尺寸。本部分適用于電動汽車傳導充電用的交流充電接口,其額定電壓不超過440V(AC),頻率50Hz,額定電流不超過63A(AC)。
7.GB/T 20234.3-2015:《電動汽車傳導充電用連接裝置 第3部分:直流充電接口》
GB/T 20234的本部分規定了電動汽車傳導充電用直流充電接口的通用要求、功能定義、型式結構、參數和尺寸。本部分適用于充電模式4及連接方式C的車輛接口,其額定電壓不超過1000V(DC),額定電流不超過250A(DC)。
8.GB/T 27930-2015:《電動汽車非車載傳導式充電機與電池管理系統之間的通信協議》
本標準規定了電動汽車非車載傳導式充電機(以下簡稱充電機)與電池管理系統(Battery Management System,以下簡稱BMS)之間基于控制器局域網(Control Area Network,以下簡稱CAN)的通信物理層、數據鏈路層及應用層的定義。本標準適用于采用GB/T 18487.1規定的充電模式4的充電機與BMS之間的通信,也適用于充電機與具有充電控制功能的車輛控制單元之間的通信。
9.NB/T 33001-2010:《電動汽車非車載傳導式充電機技術條件》
本標準規定了電動汽車用非車載傳導式充電機(以下簡稱充電機)的基本構成、功能要求、技術要求、試驗方法、檢驗規則及標識。本標準適用于采用傳導式充電方式的電動汽車用非車載充電機。
10.NB/T 33002-2010:《電動汽車交流充電樁技術要求》
本標準規定了電動汽車交流充電樁(以下簡稱充電樁)基木構成、功能要求、技術要求、試驗項目、產品資料等方面的要求。本標準適用于采用傳異式充電的充電樁選型、配置和檢驗。
11.NB/T 33008.1-2013:《電動汽車充電設備檢驗試驗規范 第一部分:非車載充電機》
本標準規定了電動汽車非車載充電機(以下簡稱充電機)試驗條件、檢驗儀器、檢驗規則、檢驗項目、試驗方法。本標準適用于充電機型式試驗、出廠檢驗、到貨驗收等。
12.QC/T 895-2011:《電動汽車用傳導車式載充電機》
本標準規定了電動汽車傳導式車載充電機的基本構成、參數、功能、要求、試驗方法、包裝、儲運方法及標志與標識。 本標準適用于純電動汽車及可外接充電式混合動力電動汽車的車載充電機。

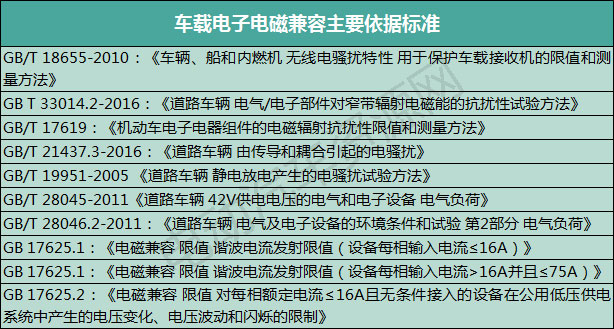

車載電子電磁兼容主要依據標準
1.GB/T 18655-2010:《車輛、船和內燃機 無線電騷擾特性 用于保護車載接收機的限值和測量方法》
本標準規定了從150kHz到2500MHz頻率范圍內的無線電騷擾限值和測量方法。本標準適用于任何用于車輛、掛車和裝置的電子/電氣零部件。
2.GB T 33014.2-2016:《道路車輛 電氣/電子部件對窄帶輻射電磁能的抗擾性試驗方法》
GB/T 33014的本部分規定了電氣/電子部件(ESA)對連續窄帶輻射電騷擾的抗擾試驗方法——電波暗室法。本部分適用于M、N、O、L類車輛(不限定車輛動力系統,例如火花點火發動機、柴油發動機、電動機)用電氣/電子部件。
3.GB/T 17619:《機動車電子電器組件的電磁輻射抗擾性限值和測量方法》
本標準規定了機動車電子電器組件(ESA)對電磁輻射的抗擾性限值和測量方法。本標準適用于機動車電子電器組件。
4.GB/T 21437.3-2016:《道路車輛 由傳導和耦合引起的電騷擾》
本系列標準的本部分建立一種臺架試驗方法,以評價DUTs對耦合到非電源線路的電瞬態發射的抗干擾性能。試驗瞬態脈沖模擬快速電瞬態騷擾和慢速電瞬態騷擾,例如感性負載切換、繼電器觸點跳起等引起的瞬態騷擾。本部分適用于配備了標稱電壓12V、24V或42V電氣系統的道路車輛。
5.GB/T 19951-2005 《道路車輛 靜電放電產生的電騷擾試驗方法》
本標準規定了安裝在道路車輛內的電子模塊和系統的靜電放電(ESD)的試驗方法,包括在臺架和整車兩種狀態下評價電子模塊的程序。另外,本標準還規定了對包裝搬運中模塊的的ESD敏感度分類試驗規程,對靜電放電試驗?zāi)M器的校準程序,以及針對ESD抗擾度的功能狀態分類。本標準適用于所有道路車輛,不管它使用的是何種驅動系統(例如火花點火發動機、柴油發動機、電動機)。
6.GB/T 28045-2011《道路車輛 42V供電電壓的電氣和電子設備 電氣負荷》
本標準描述了42V供電電壓的電氣和電子系統及組件的電氣負荷,規定了單個或多個電壓系統的試驗和要求。本標準還提供了42V與其他電壓系統互相影響的設計指導。本標準適用于汽車42V電氣電子系統/組件。
7.GB/T 28046.2-2011:《道路車輛 電氣及電子設備的環境條件和試驗 第2部分 電氣負荷》
本部分描述了安裝在車輛上/內特定位置的系統/組件可能的電氣環境負荷,且規定了試驗及要求。本部分適用于汽車電氣電子系統/組件。
8.GB 17625.1:《電磁兼容 限值 諧波電流發射限值(設備每相輸入電流≤16A)》
本部分涉及注入到公用供電系統中的諧波電流的限制。本部分規定了在指定的試驗條件下設備可能產生的輸入電流諧波分量的限制。本部分適用于準備接入到公用低壓配電系統的每相輸入電流不大于16A的電氣和電子設備。
9.GB 17625.1:《電磁兼容 限值 諧波電流發射限值(設備每相輸入電流>16A并且≤75A)》
本部分涉及注入到公用供電系統中的諧波電流的限制。本部分規定了在指定的試驗條件下設備可能產生的輸入電流諧波分量的限制。本部分適用于準備接入到公用低壓配電系統的每相輸入電流大于16A并且小于75A的電氣和電子設備。
10.GB 17625.2:《電磁兼容 限值 對每相額定電流≤16A且無條件接入的設備在公用低壓供電系統中產生的電壓變化、電壓波動和閃爍的限制》
本標準涉及的是對公用低壓系統產生的電壓波動和閃爍進行限制。本標準規定了在一定條件下受試設備可能產生的電壓變化限值,并給出了評定方法導則。本標準適用于每相輸入電流不大于16A,并打算連接到相電壓為220V~250V、頻率為50Hz的公用低壓配電系統的電氣和電子設備。
