臺燈、落地?zé)?、夾燈等可移式通用燈具產品是廣泛使用的照明產品，產品的特點是使用方便，只需將插頭插入固定設施中的電源插座燈具即可點亮提供照明。

常見的可移式通用燈具使用電源線附帶插頭（見圖1的臺燈）。當光源的工作電壓不是電源電壓時，燈具會帶有提供光源工作電壓的燈的控制裝置（也叫電源適配器）。設計成使用外置的燈的控制裝置的燈具，控制裝置的輸入端可能是帶插頭的電源線，或是電源插頭，控制裝置的輸出端是與燈具連接的互聯電纜（見圖2的臺燈）。

圖1中的外部接線是電源線，圖2中的外部接線是互聯電纜，既然都是臺燈的外部接線，標準規定的導體截面積是否相同呢？

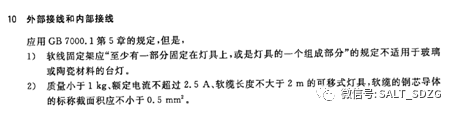

可移式通用燈具安全要求的國家標準GB 7000.204-2008《燈具 第2-4部分:特殊要求 可移式通用燈具》第10章對可移式通用燈具外部接線和內部接線的要求是：

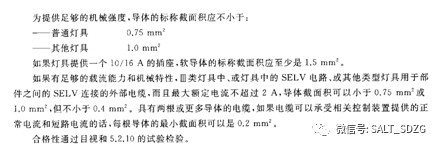

而GB 7000.1最新版本GB7000.1-2015對外部接線導體截面積的規定是：

1. 解讀國家標準

關于導體截面積，GB7000.204-2008第10章的規定可以得到的提示是：

A. 總原則是應用GB 7000.1第5章的規定，標準沒有版本號，在應用GB 7000.1第5章時應使用最新版本GB7000.1-2015，因此關于Ⅲ類燈具和SELV電路的有條件放松條款，應考慮在內。

B. 當符合重量、額定電流、軟纜長度的規定，導體截面積不應小于0.5mm2。

2. 具體應用的實例

A. 圖1-用電源線帶插頭連接電源的臺燈

從圖1可知，該燈具是臺燈，屬于普通燈具。燈具電源線帶著兩根插針的插頭，可直接連接電網電源，該燈具應屬I(mǎi)I類燈具。按照GB 7000.1-2015規定，該電源線導體截面積不應小于0.75mm2。然后考慮該燈具是否滿足GB7000.204-2008第10章2）規定燈具質量、額定電流或電源線長度的條件：

- 當燈具滿足GB 7000.204-2008第10章2）所有規定的條件時，該電源線導體截面積可以放寬至不小于0.5mm2；

- 當燈具不能滿足GB 7000.204-2008第10章2）規定的任何一個條件，則不能使用該放松條款，電源線導體截面積就不應小于0.75mm2。

B. 圖2-燈的控制裝置帶插頭連接電源的臺燈

從圖2可知，該燈具是臺燈，屬于普通燈具。燈具使用了帶插頭的控制裝置，插頭可直接連接220V電網電源，該燈具應屬Ⅱ類燈具。該燈具的外部接線是燈的控制裝置的輸出線，屬于控制裝置與燈具底座之間的互聯電纜，那么問題來了，這部分外部接線的導體截面積應達到什么規格呢？

首先考慮GB 7000.1-2015，該標準第5章對普通燈具外部接線截面積的一般規定是：普通燈具≥0.75mm2。然后，確定圖2中互聯電纜是否屬于SELV電路，可能的情況是：

（1）SELV電路，確定其最大額定電流：

- 最大額定電流不大于2 A。這部分外部接線的截面積可以小于0.75 mm2，但不應小于0.4 mm2。另外，根據標準規定還應該了解，0.4 mm2的規定是針對額定電流不超過2A的III類燈具或SELV電路的單導體電纜的，相同情況下，當電纜中含有兩根以上導體時，每根導體的截面積可以進一步放寬至不小于0.2 mm2。

- 最大額定電流大于2 A。這部分外部接線的截面積不應小于0.75 mm2。

（2）不是SELV電路，即臺燈使用的燈的控制裝置的輸出電壓不是安全特低電壓，那么GB7000.1-2015中的放松條款不適用，則確定GB 7000.204-2008第10章2）的適用性，考慮方法同圖1的燈具。

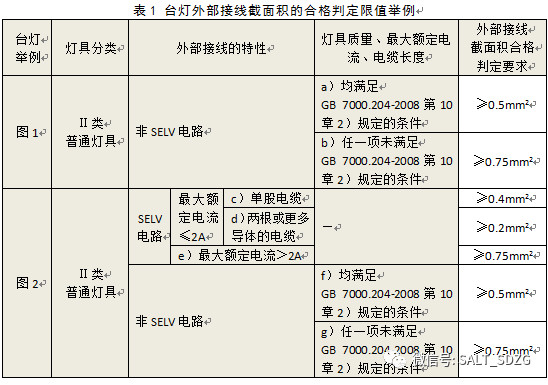

綜上所述，對圖1和圖2可歸納如下表1：

3.其他情況

在實際應用中，還會有其他情況，如：

-可移式通用燈具的質量、最大額定電流和電纜長度不滿足GB7000.204-2008規定的條件，對燈具中最大額定電流≤2A的SELV電路的外部接線，應直接應用GB7000.1-2015的要求，即按表1中c）或d）兩種情況，外部接線截面積合格判定要求是≥0.4mm2或≥0.2mm2。

-Ⅰ類普通可移式通用燈具，見表1中Ⅱ類燈具a）至g）的情況。

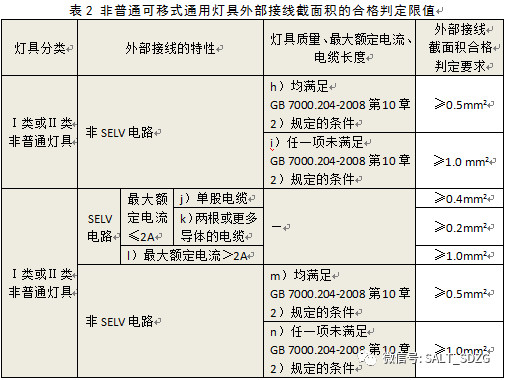

-非普通燈具，綜合GB 7000.1-2015和GB7000.204-2008的要求，外部接線可能的合格判定要求也有所不同，詳見表2。

-Ⅲ類普通燈具的外部接線，見表1中c）、d）或e）；Ⅲ類非普通燈具的外部接線，見表2中j）、k）或l）。

4.注意事項

GB 7000.1-2015中對Ⅲ類燈具或SELV接線的截面積有條件放松了。主要的考慮是，當最大額定電流不超過2A時，Ⅲ類燈具或SELV電路的外部電纜的導體截面積達到0.2 mm2已經滿足載流能力的需求了，但考慮到足夠的機械強度，標準規定單根電纜的導體截面積應至少達到0.4 mm2。GB 7000.1-2015這個放松條款已經考慮了載流能力和機械強度，這與GB 7000.204-2008第10章2）規定的有條件放松的出發點是一樣的，因此在實際操作時，Ⅲ類燈具或Ⅰ類或Ⅱ類燈具中SELV電路的外部電纜，都應用GB 7000.1-2015這個放松條款。
